Внутрипольный встраиваемый конвектор КЗТО Бриз

Внутрипольный встраиваемый конвектор КЗТО «Бриз»

Конвекторы отопления рекомендуется применять в помещениях с большими застекленными поверхностями или холодными стенами, где тяжело создать тепловой комфорт.

Воздух около стен охлаждается и опускается к полу, распределяясь по всему объему. В помещениях с большим остеклением, практически невозможно создать тепловой комфорт без напольных конвекторов или как их еще называют внутрипольные конвекторы.

Встраиваемые в пол конвекторы обеспечивают быстрый и эффективный обогрев помещения, создавая перед большими окнами и стеклянными стенами тепловые завесы от потоков холодного воздуха. В летний период конвектор отопления может использоваться для «лёгкого» кондиционирования помещения. Встраиваемые конвекторы монтируются в структуру пола, остаются видимыми только декоративные решётки.

Теплообменник конвектора отопления «Бриз» представляет из себя медные трубы с алюминиевым оребрением. Теплообменник комплектуется краном Маевского (воздухоотводчиком). Конвекторы встраиваются в структуру пола, остаются видимыми только декоративные решётки.

Технические характеристики напольных конвекторов:

• рабочее давление — 1,5 МПа (15 атм);
• испытательное давление — 2,5 МПа (25 атм);
• температура теплоносителя до 120°C;
• присоединительная наружная резьба G½".

Все типоразмеры напольных конвекторов поставляются под заказ.
Срок исполнения — 21 день (в сезон возможно увеличение срока до 6–8 недель).

В стоимость внутрипольного конвектора входит декоративная алюминиевая решетка тип 4 с бесцветным анодированием, с шагом 12 мм.

Модель		200х80	200х100	200х120
Число теплообменников		1
Длина, мм	Длина оребрения, мм	Теплоотдача, Вт.	Теплоотдача, Вт.	Теплоотдача, Вт.
800	575	252	278	312
1000	775	340	375	421
1200	975	427	471	530
1500	1175	559	616	693
1800	1375	690	761	856
2000	1575	778	858	965
2200	1775	865	954	1074
2500	1975	997	1099	1237
2800	2175	1128	1244	1400
3000	2375	1216	1341	1509
3200	2575	1280	1412	1591
3500	2775	1412	1557	1754
3800	2975	1544	1703	1917
4000	3175	1632	1799	2026
4200	3375	1719	1896	2135
4500	3575	1851	2041	2298
4800	3775	1982	2186	2461
5000	3975	2070	2282	2570

Модель		260х80	260х100	260х120
Число теплообменников		1
Длина, мм	Длина оребрения, мм	Теплоотдача, Вт.	Теплоотдача, Вт.	Теплоотдача, Вт.
800	575	296	323	360
1000	775	399	436	486
1200	975	502	549	611
1500	1175	656	717	799
1800	1375	811	886	987
2000	1575	914	999	1113
2200	1775	1017	1112	1238
2500	1975	1171	1280	1426
2800	2175	1326	1449	1614
3000	2375	1429	1562	1740
3200	2575	1506	1646	1834
3500	2775	1661	1815	2022
3800	2975	1815	1984	2210
4000	3175	1918	2097	2335
4200	3375	2021	2209	2461
4500	3575	2176	2378	2649
4800	3775	2330	2547	2837
5000	3975	2433	2660	2962

Модель		300х80	300х100	300х120
Число теплообменников		2
Длина, мм	Длина оребрения, мм	Теплоотдача, Вт.	Теплоотдача, Вт.	Теплоотдача, Вт.
800	575	436	469	513
1000	775	587	632	691
1200	975	739	795	870
1500	1175	966	1039	1138
1800	1375	1194	1284	1405
2000	1575	1346	1447	1584
2200	1775	1497	1610	1762
2500	1975	1725	1854	2030
2800	2175	1952	2099	2298
3000	2375	2104	2262	2476
3200	2575	2217	2383	2609
3500	2775	2445	2628	2878
3800	2975	2672	2873	3146
4000	3175	2824	3036	3324
4200	3375	2975	3199	3503
4500	3575	3203	3444	3770
4800	3775	3430	3688	4038
5000	3975	3582	3851	4216

Модель		380х80	380х100	380х120
Число теплообменников		2
Длина, мм	Длина оребрения, мм	Теплоотдача, Вт.	Теплоотдача, Вт.	Теплоотдача, Вт.
800	575	484	515	560
1000	775	652	694	754
1200	975	820	874	949
1500	1175	1072	1143	1241
1800	1375	1325	1412	1533
2000	1575	1493	1591	1727
2200	1775	1661	1770	1922
2500	1975	1913	2039	2214
2800	2175	2166	2308	2506
3000	2375	2334	2487	2700
3200	2575	2459	2622	2845
3500	2775	2711	2891	3137
3800	2975	2965	3160	3430
4000	3175	3133	3339	3625
4200	3375	3301	3518	3819
4500	3575	3553	3787	4111
4800	3775	3806	4056	4403
5000	3975	3974	4236	4598

Расчёт стоимости приборов Бриз при комплектации их решётками:

Конвектор Бриз в стандартной комплектации включает в себя решётку «Алюминий с бесцветным анодированием» шаг 12 мм. В случае желания укомплектовать прибор решёткой другого типа, стоимость прибора следует рассчитывать по следующей формуле:

Стоимость

=

Цена прибора в стандартной комплектации

-

Цена решётки Алюминий с бесцветным анодированием" шаг 12 мм.

+

Цена решётки требуемого типа

Декоративная рулонная решётка «Бриз».

Стандартная рулонная решетка, вид сверху

Радиусные конвекторы Бриз-R (радиус по средней линии прибора от 1000мм.):

Стоимость= цена Бриз х 2

Конвектор Бриз в корпусе из нержавеющей стали с отверстиями для выхода конденсата:

Стоимость= цена Бриз + 25%

Цены на дополнительные комплектующие:

1. Медно-алюминиевый теплообменник (1 метр):
• одинарный — 6167 руб.,
• двойной — 10933 руб.,
2. Крышка скрытия подключения П-образная
   • из листовой стали 0,8 мм с полимерным покрытием «грей-графит» RAL 7024:
     ширина 200 мм. — 218 руб.,
     ширина 240 мм. — 260 руб.,
     ширина 260 мм. — 284 руб.,
     ширина 300 мм. — 314 руб.,
     ширина 360 мм. — 378 руб.,
     ширина 380 мм. — 397 руб.,
   • из листовой нержавеющей стали 0,8 мм с полимерным покрытием «грей-графит» RAL 7024:
     ширина 200 мм. — 274 руб.,
     ширина 240 мм. — 329 руб.,
     ширина 260 мм. — 358 руб.,
     ширина 300 мм. — 394 руб.,
     ширина 360 мм. — 472 руб.,
     ширина 380 мм. — 497 руб.,
3. Крышка для защиты от загрязнений и мелких повреждений прибора и декоративной решётки на время монтажа и отделки помещения (листовая сталь 0,8 мм с полимерным покрытием «грей-графит» RAL 7024),. Стоимость за 1 метр:
   ширина 200 мм. — 248 руб.,
   ширина 240 мм. — 298 руб.,
   ширина 260 мм. — 318 руб.,
   ширина 300 мм. — 360 руб.,
   ширина 360 мм. — 432 руб.,
   ширина 380 мм. — 456 руб.

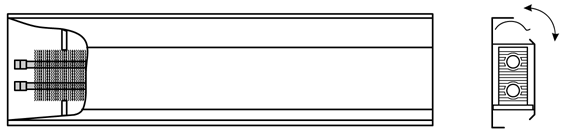

Конвектор «Бриз — плинтус»

Базовые размеры (SxHxL): 84х230х600
Цена за единицу длины (600 мм.) = 8983 руб.
Мощность = 354 Вт

Дополнительная комплектация	Цена, руб.
крышка 600 мм	427
уголок внешний 1 шт.	427
уголок внутренний 1 шт.	427
